一、余熱回收節能器概述
煙氣是一般耗能設備浪費能量的主要途徑，比如鍋爐排煙耗能大約在15%，而其他設備比如印染行業的定型機、烘干機以及窯爐等主要耗能都是通過煙氣排放。煙氣余熱回收主要是通過某種換熱方式將煙氣攜帶的熱量轉換成可以利用的熱量。主要的余熱回收的方式有：煙氣余熱回收熱水，煙氣余熱回收空氣。這里小編重點介紹煙氣余熱回收熱水。
煙氣余熱回收熱水換熱器里面的換熱原件主要有鋼鋁復合翅片管，不銹鋼鋁復合翅片管，全不銹鋼翅片管等多種組合，通過鋁管擠壓的鋼鋁復合翅片管降低了傳熱熱阻，耐高溫。為了防止堵灰和腐蝕，余熱回收器出口煙氣溫度一般控制在露點以上，即燃油、燃煤鍋爐排煙溫度≮130℃，燃氣鍋爐排煙溫度≮100℃，節約燃料4-18%。
二、余熱回收節能器特點
a、傳熱性能高。尤其對氣-水余熱回收換熱器，更能顯示出它的優點。
b、傳熱平均溫差大。冷、熱流體的通道布置方便，流向可以布置成單純的逆流形式。
c、結構緊湊。由于管外加了翅片增大了散熱面積，每根換熱管的傳熱能力也大，可以用較少換熱管數目保證熱量的傳遞。
d、布置靈活。換熱管可以作為通用的傳熱元件，用改變換熱管根數的方法任意組合。

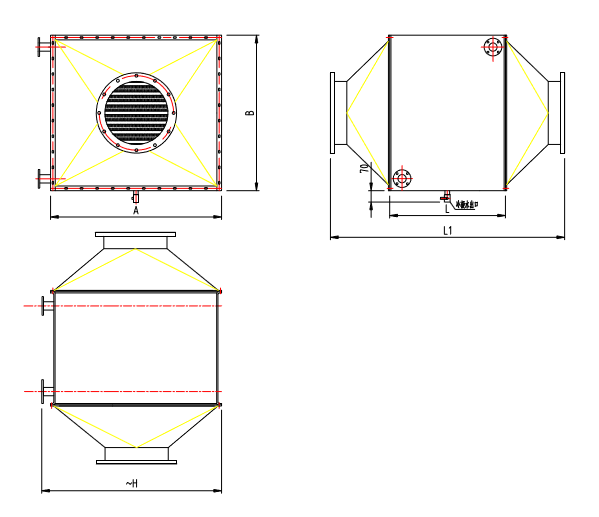

三、余熱回收節能器外形結構尺寸圖
四、余熱回收節能器安裝
1、余熱回收節能器安裝前，首先檢查外觀是否有損壞。安裝時，保證每臺余熱回收節能器器起吊到位，定位準確。
2、余熱回收節能器殼體作為風道的一部份，與風道連接時通常通過變徑法蘭連接，余熱回收節能器外殼邊框有法蘭孔可以和風道連接，法蘭中間加裝密封墊和螺栓固定。特殊情況下也可以采用焊接不可拆卸的形式。
3、安裝時注意進出口方向，余熱回收節能器進、出水口采用低進高出的方式，進出水口建議安裝截止閥、壓力表、溫度計等閥門和儀表，需要自動控制時進口還需安裝電動調節閥。
4、安裝完畢后必須水壓試驗，試驗壓力參照GB/T 14296-2008空氣冷卻器與空氣加熱器標準。
五、余熱回收節能器運行
當余熱回收節能器停用時必須先關掉空氣側閥門再關閉進水口閥門，開啟通地溝的排水閥，使余熱回收節能器換熱管內和集箱內積水排盡，長時間不用也可以滿水保養。啟動時要做到先緩慢打開進水口閥門進冷水，等進水口閥門開度全部打開，余熱回收節能器換熱管內完全充滿水后，此時再打開空氣側閥門走高溫氣體，在正常運行時無須派專人作特殊監護。
